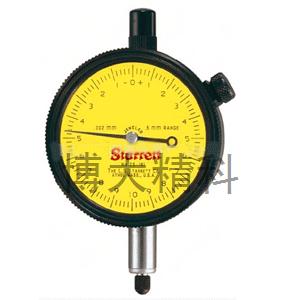

百分表
.jpg)
利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。若在圆表盘上印制有1000个等分刻度 ，则每一分度值为0.001毫米 ，这种测量工具即称为千分表。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。一种量具。
工作原理
百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。
测量范围
百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围,不仅能作比较测量,也能作绝对测量。
主要用途
主要用于测量制件的尺寸和形状、位置误差等。分度值为0.01mm,测量范围为0-3、0-5、0-10mm。
由三部分组成
百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。 百分表结构示意图
出口质量许可制度
百分表已实施出口产品质量许可制度，未取得出口质量许可证的产品不准出口。编辑本段百分表结构原理与读数方法结构原理
百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为1mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。
读数方法
百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
注意事项
1）使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。
2）使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。
3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。
4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。
5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。
百分表的主要应用
现在百分表的一个非常重要的应用就是用来测量形状和位置误差等机械测量，如圆度、圆跳动、平面度、平行度、直线度等，目前利用百分表来测量机械形位误差有个非常简单且效率高的方法，就是可以直接利用我们的数据分析仪连接百分表来测量，无需人工读数，数据分析仪软件可对百分表数据进行采集及分析数据，并计算出各测量结果，可以大大提高测量效率。测量示意图如下：
百分表的主要应用测量图
百分表维护与保养
1. 远离液体,不使冷却液、切削液、水或油与内径表接触。
2. 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。
3. 成套保存于盒内,避免丢失与混用。
