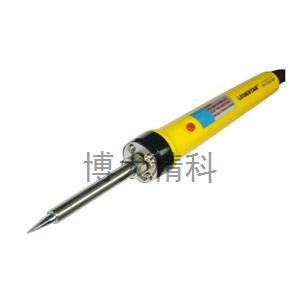

L40870B 升温电烙铁(20-130W)

机械原理

虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。
焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。当烙铁头的体积比较大时，则保持时间就长些。另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。
用万用表欧姆档测量插头两端是否有开路短路情况，再用Rx1000或Rx10000档测量插头和外壳之间的电阻，如指针不动或电阻大于2-3MΩ就可不漏电的安全使用。内热式电烙铁的烙铁芯是用比较细的镍铬电阻丝绕在瓷管上制成的，其电阻约为 2.5k Ω左右（ 20W ），烙铁的温度一般可达 350℃左右。由于内热式电烙铁有升温快、重量轻、耗电省、体积小、热效率高的特点，因而得到了普通的应用。
电烙铁接通电源后，不热或不太热，测电源电压是否低于AC210V（正常电压应为AC220V），电压过低可能造成热度不够和沾焊锡困难。电烙铁头发生氧化或烙铁头根端与外管内壁紧固部位氧化。零线带电原因，在三相四线制供电系统中，零线接地，与大地等电位。如用测电笔测试时氖泡发光，就表明零线带电（零线与大地之间存在电位差）。零线开路，零线接地电阻增大或接地引下线开路以及相线接地都会造成零线带电。
烙铁使用方面应注意烙铁应接地，最好选用尖头的烙铁，温度（260℃－300℃），可以适当的加一些助焊材料（松香、助焊剂），表贴的芯片应该选择合适的焊锡丝（0.6－0.8），有条件的话可以使用恒温烙铁，焊接过程中佩带防静电手环，注意芯品的方向，应该同丝印一致。烙铁芯的功率规格不同， 其内阻也不同。 25W 烙铁的阻值约为 2k Ω， 45W 烙铁的阻值约为 1 k Ω， 75W 烙铁的阻值约为 0.6 k Ω， 100W 烙铁的阻值约为 0.5 k Ω。烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。
