隔离变压器的工作原理

文章出处:博大精科网责任编辑:bdjk-gongyecheng作者:bdjk-gongyecheng 人气:-发表时间:2013-03-16 10:15:00

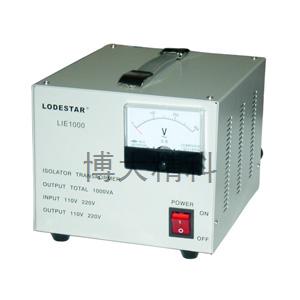

LIE1000 隔离变压器 1000VA

隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1:1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源。
隔离变压器不全是1:1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机,电子管收音机和示波器和车床控制变压器等电源都是隔离变压器。如为了安全维修彩电常用1比1的隔离变压器。隔离变压器是使用比较多的,在空调中也是使用的。
一般变压器原、副绕组之间虽也有隔离电路的作用,但在频率较高的情况下,两绕组之间的电容仍会使两侧电路之间出现静电干扰。为避免这种干扰,隔离变压器的原、副绕组一般分置于不同的心柱上,以减小两者之间的电容;也有采用原、副绕组同心放置的,但在绕组之间加置静电屏蔽,以获得高的抗干扰特性。
静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸,称为屏蔽层。铜片或非磁性导电纸用导线连接于外壳。有时为了取得更好的屏蔽效果,在整个变压器,还罩一个屏蔽外壳。对绕组的引出线端子也加屏蔽,以防止其他外来的电磁干扰。这样可使原、副绕组之间主要只剩磁的耦合,而其间的等值分布电容可小于0.01pF,从而大大减小原、副绕组间的电容电流,有效地抑制来自电源以及其他电路的各种干扰。
