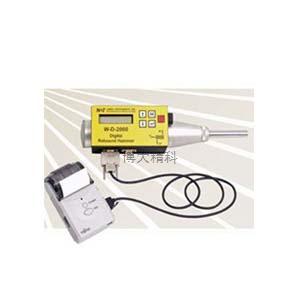

回弹仪
回弹仪的基本原理是用弹簧驱动重锤,重锤以恒定的动能撞击与混凝土表面垂直接触的弹击杆,使局部混凝土发生变形并吸收一部分能量,另一部分能量转化为重锤的反弹动能,当反弹动能全部转化成势能时,重锤反弹达到最大距离,仪器将重锤的最大反弹距离以回弹值(最大反弹距离与弹簧初始长度之比)的名义显示出来。
符合JGJ/T23-2011技术规程的ZC3-A型回弹仪用于检测10-60Mpa范围内的砼抗压强度,系统标准能量为2.207J,示值系统为指针直读式的中型回弹仪并由国家计量检定规程《混凝土回弹仪》(JJG817-93)及行业标准《回弹法检测混凝土抗压强度技术规程》的主编单位-陕西省建筑科学研究设计院监制。
技术参数
指针长度:20.0±0.2(mm)
指针摩擦力:0.65±0.15(N)
弹击杆端部球面半径:25±1.0(mm)
弹击拉簧刚度:785.0±40.0(N/m)
弹击锤脱钩位置:刻度线“100”刻线处
弹击拉簧工作长度:61.5.0±0.3(mm)
弹击锤冲击长度 :75±0.3
弹击锤起跳位置:刻度尺“0”处
钢砧率定值:80±2
组装过程
回弹仪的组装过程可分为以下几步:
1、拆下标尺,在原位置上安装回弹体底座;
2、滑块安装好之后,需要对滑块重新定位;
3、用四颗螺钉将仪器采集部分固定在底座上;
4、组装完成后,即可进行正常使用。
