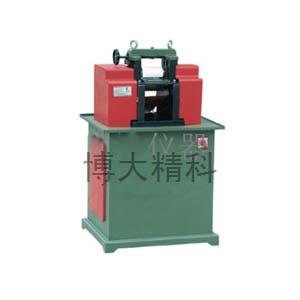

TD-6033双面刨片机

一、性能与用途
　本塑料试验切片机是一种用于塑料制品工厂试验室的设备。采用
机械传动供料，刀片切割的结构，能切1-6毫米范围内各种厚度的软
塑料片料，也可供一些橡胶、皮革材料之切片，本机广泛用于橡胶、塑料、皮革、电线、电缆、科研等单位。
二、主要技术规格
　工作台宽度200毫米
　切片宽度不大于100毫米
　切片厚度1-6毫米
　最大供料厚度10毫米
　电动机Yl00-8:1.1千瓦1400转／分：380伏
　外形尺寸长×宽×高600×400×1000
　三、结构与使用
　本切片机由机身、传动、调整、操纵等部分组成，各部分结构和使用分别介绍如F：
　l、机身与传动
机身下部为机座，内部装有电动机和电器配件，外部装有电动机
启动及停开关，机身上部为工作部分，装有左右机架，工作台、压紧
轴、供料轴和调整机构等。工作时，启动开关，开启电机，切片机开始运转，停车开关使切片机停止运转。
　传动由电机驱动，通过主、付皮带轮带动传动轴旋转。装在传动轴两端的齿轮分别带动F供料轴和}供料轴旋转，再由上供料轴上的
齿轮带动压紧轴同时旋转。
　2、操纵与调整
　右侧操作手轮．般在调整时使用，T作时此轮空转，切片厚度的
调整，系统转动机架上方的调整手轮，通过传递系统压紧轴和卜方供
料轴上升（或下降），达到调整所需要的切片厚度。手轮每转一圈厚
度调整
