镇流器的工作原理

文章出处:博大精科网责任编辑:bdjk-gongyecheng作者:bdjk-gongyecheng 人气:-发表时间:2013-04-09 13:14:00

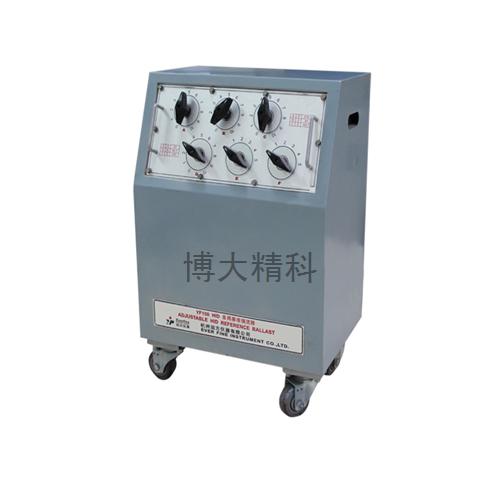

YF150HID多用基准镇流器

电感镇流器
当开关闭合电路中施加220V 50HZ的交流电源时,电流流过镇流器,灯管灯丝启辉器给灯丝加热(启辉器开始时是断开的,由于施加了一个大于190V以上的交流电压,使得启辉器内的跳泡内的气体弧光放电,使得双金属片加热变形,两个电极靠在一起,形成通路给灯丝加热),当启动器的两个电极靠在一起,由于没有弧光放电,双金属片冷却,两极分开,由于电感镇流器呈感性,当电路突然中断时,在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压,其确切的电压值取决于灯的类型,在放电的情况下,灯的两端电压立即下降,此时镇流器一方面对灯电流进行限制作用,另一方面使电源电压和灯的工作电流之间产生55。-65。的相位差,从而维持灯的二次启动电压,使灯能更稳定的工作。
电感镇流由于结构简单,寿命长,作为第一种荧光灯配合工作的镇流器,它的市场占有率还比较大,但是,由于它的功率因数低,低电压启动性能差,耗能笨重,频闪等诸多缺点,它的市场慢慢地被电子镇流器所取代,电感镇流器能量损耗:40W(灯管功率)+10W(电感镇流器自身发热损耗)等于整套灯具总耗电为50W。
电子镇流器
电子镇流器是一个将工频交流电源转换成高频交流电源的变换器,其基本工作原理是:
工频电源经过射频干扰(RFI)滤波器,全波整流和无源(或有源)功率因素校正器(PPFC或APFC)后,变为直流电源。通过DC/AC变换器,输出20K-100KHZ的高频交流电源,加到与灯连接的LC串联谐振电路加热灯丝,同时在电容器上产生谐振高压,加在灯管两端,但使灯管"放电"变成"导通"状态,再进入发光状态,此时高频电感起限制电流增大的作用,保证灯管获得正常工作所需的灯电压和灯电流,为了提高可靠性,常增设各种保护电路,如异常保护,浪涌电压和电流保护,温度保护等等。
