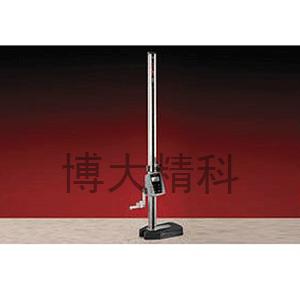

3752-12/300数显高度尺

　高度尺也被称为高度游标卡尺。顾名思义，它的主要用途是测量工件的高度，另外还经常用于测量形状和位置公差尺寸，有时也用于划线。 　

　根据读数形式的不同，高度游标卡尺可分为普通游标式和电子数显式两大类。另有：机械式带计数器高度尺 　

　高度尺的规格常用的有0-300；0-500；0-1000；0-1500；0-2000 　

　根据使用的情况不同及多有单柱式与双柱式！ 　

　双柱式主要应用于较精密或测量范围较大的场合；0-300，0-500的常见的为单柱式。 　

　双柱数显高度尺有很多分类：数显高度尺，代表高度尺，游标高度尺编辑本段高度尺使用方法　

　1. 注意事项 　

　1）开始使用前，用干燥清洁的布（可沾少许清洁油）反复擦拭保护膜表面。 　

　2）工作环境：温度5-40℃，相对湿度80，防止含水份的液体物质沾湿保护膜表面。 　

　3）不准在任何部位上施加电压（如用电笔刻字），以免损坏电路。 　

　4）正确设置测量起点（见使用方法），除非更改设置，否则不要随便按ON/O键，以免发生测量错误。 　

　5）测量爪尖端锋利，防止碰伤。 　

　2. 按键功能 　

　OFF/ON/ZERO--开关和清零键 　

　HOLD--保持键 　

　ABS--相对和绝对测量转换键 　

　mm /in--公英制转换键 　

　TOL--公差带键 　

　SET--置数键 　

　3. 主要技术参数

　1）分辨力：0.01mm 　

　2）重复性：0.01mm 　

　3）技术标准：JB5609-91 　

　4）最大响应速度：1m/s 　

　5）电源：扣式电池，电压1.55V 　

　4 输出插口 　

　使用专用导线，可将测量结果输入电脑或专用打印机。 　

　接口工作方式：同步串行。 　

　数据：二进制编码，宽度24位，每数据发送二次，周期300ms（快显状态20ms），传输时间0.5ms。 　

　引线：数据D、时钟CP、电源 。 　

　数据脉冲幅度：0电平≤0.2V，1电平≥1.3V 　

　时钟CP：90KHz，高电平有效。 　

　5. 带表高度尺使用方法 　

　1）擦干保护膜表面（见注意事项），清净底座和测量爪的工作表面，按结构示意图安装测量爪并锁紧。 　

　2）清净平台工作面，将高度尺置于其上，松开锁紧螺钉，移动尺框，检查显示屏和各按键工作是否正常。 　

　3）设置测量起点 　

　一般情况下，以平台表面为测量零点进行测量。 　

　步骤如下： 移动测量爪与平台表面轻微接触（测力约3-5N，以保证测量准确性），显示值应为零，否则按ON/O键使显示为零。 　

　特殊情况下，如用高度尺测量较大的工件而测量范围不够时，可用垫块将高度尺底座升高，此时的测量零点仍为平台表面，测量起点可选垫块的表面或工件的某表面。如以前者为测量起点，应预置垫块的高度值（应使用更精确的仪器和测量方法确定该值）。如以工件某表面为测量起点，则应预置该工件表面的高度值（设计值或实际值，依实际需要而定）。 　

　6. 更换电池 　

　当显示不正常（不显或闪烁），应更换电池。按箭头方向取下电池盖，更换新电池
