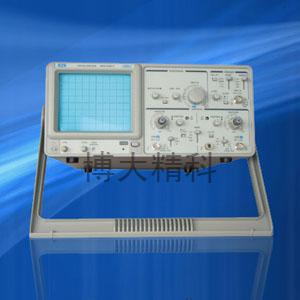

博大精科 J2472-40 双踪教学示波器（内刻度）

 示波器是在电子测试中最重要的仪器。示波器也分为模拟示波器和数字示波器这两种。那么为了更方便的了解，大家一起来学习下示波器的作用吧。

　一、示波器的作用

　1、可以测量直流信号、交流信号的电压幅度

　2、可以测量交流信号的周期，并以此换算出交流信号的频率。

　3、可显示交流信号的波形。

　4、可以用两个通道分别进行信号测量。

　5、可以在屏幕上同时显示两个信号的波形，即双踪测量作用。此作用能够测量两个信号之间的相位差，和波形之间形状的差别。

　二、示波器面板旋钮的作用

　1、 扫描速度旋钮，可以改变示波器扫描线从左向右移动的速度。

　2、 电压选择旋钮，可以改变输入电压使扫描线在示波器屏幕y轴方向的偏转幅度。

　3、 上下调整旋钮、左右调整旋钮，可以改变扫描线在屏幕中上下左右两个方向的位置。

　4、 电压标准旋钮向顺时针方向达到最大值的状态为标准状态。其它位置为非标准状态。

　5、 扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态。其他位置为非标准状态。

　6、 为同步旋钮，它能使示波器的波形稳定下来。

　7、 作用选择键为ch1通道选择、ch2通道选择、双踪作用选择。

　8、 作用选择键为ch1信号同步、ch2信号同步。

　9、 为测量作用选择开关，能使测量处与交流dc、直流ac、和接地ghd三种状态。当处于直流dc状态时，无论是直流还是交流信号都能够进行测量。当处于交流ac状态时，示波器测量接口的内部被串上的一个电容，此时信号中的直流成分被电容阻隔，而交流成分却可以通过电容而被测量。

　当处于接地状态的时，示波器的测量接口在示波器内部与地短路，此时外部信号不能进入示波器。

　10、为亮度调整旋钮，可以调整图像的亮度。

　11、为聚焦调整旋钮，可以使图像变得精细。

　三、示波器对被测电压进行读数的方法

　1、测量电压的读数

　示波器扫描线在y轴方向偏离一个方格，被测量的电压值就等于电压选择旋钮所指示的电压。信号电压使示波器扫描线在y轴方向偏离的格数乘以电压选择旋钮所指示的电压，就等于这个信号的电压值。

　2、测量交流电压的周期

　示波器扫描线在x轴方向每移动一个方格，所经过的时间就等于扫描速度旋钮所指示的时间。交流电压一个完整的波形在示波器x轴方向所占用的格数乘以扫描速度旋钮所指示的时间，就等于这个交流电压的周期。
