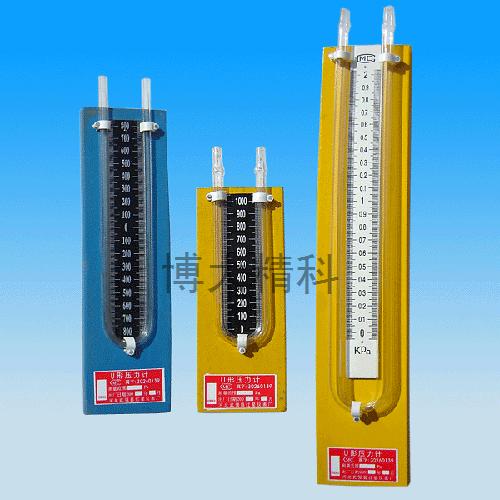

产品名称：U型压力计
规格  PA：0—2000、+-1000

U型压力计概述：　　
1、 U型压力真空计（以下简称真空计）是测量粗真空压力的理想仪表，它结构小巧美观、重量轻、安装操作方便，其特点是精度高、响应快、测幅度广、稳定可靠、零部件采用不锈钢制品，有较高的耐腐蚀性，这些都是其它压力真空计无法比拟的。本真空计的应用面很广，可用于冶金、化工、石油、轻工、科学实验以及中央空调主机溴化锂制冷机组等，所以它是深受用户欢迎的理想仪表

技术参数
二、U型压力计主要技术指标：
规格  PA：0—2000、+-1000
精度等级1.0级 　 　　

三、U型压力计工作环境条件：
环境温度：-5--35℃ 　　
相对湿度：≤85% 　　

四、U型压力计工作原理：　
    该真空计是一种液体压力计，它的基本原理是利用流体静力平衡原理，利用液体高度并有直接进行压力测量的仪表。真空计玻璃管二端必须平衡，玻璃管内径均匀一致，一边玻璃管顶端封闭，并始终保持一定的真空度。管内装有工作介质---高纯度水银，真空计的铜接头与被测设备相连接，设备内的压力由真空泵排气后，看真空计玻璃管内的水银柱端面高度差对照刻度板，直接读出绝对压力（＊两端读数相加之和即为真空度）。 　　

五、U型压力计安装使用说明：　
将真空计垂直安装在设备上，用户可购￠6.5mm紫铜管与真空计上端的紫铜管焊接，另一端与真空阀门焊接，焊接时请注意以下事项：
1、温度不要过高，以防止铜接头变形，影响密封性能。
2、铜管必须清洗，有条件可用乙醚，不能用油类清洗。　
3、焊接质量保证，必须焊二层，绝对不能漏气。
4、“O”型圈拆卸要小心，安装时注意平均。 　
抽真空时必须关紧真空阀门，等真空泵运转后才慢慢打开真空阀门，以防一下子抽气，把真空中的水银抽出不能使用，停机时同样先关真空阀

门，以防大气压强烈进入真空计玻璃管内而击碎玻璃管。　
真空计玻璃管后面装有铝质刻度板，刻度板中间有二个调整“0”位的螺丝钉出厂时已调整好，用户不必再调整。玻璃管内的介质---水银容易

流出，装拆时将真空计垂直携手拆装，如发现“0”型圈拉毛缺损，应及时更换新的“0”型圈。
生产的U型压力计有以下几种规格:
规格Pa 最大量度标准大气压 规格Pa 最大量度标准大气压
规格Pa 最大量度标准大气压 规格Pa 最大量度标准大气压
1、测量前必须注意所有压力计的最大量度应大于或等于被测压力，以防工作液冲出玻璃管口。
2、必须保持玻璃管内壁及工作液的纯洁纯净，不用时，应用纱布或其他遮盖物遮住管口，以免影响测定位的精确。
