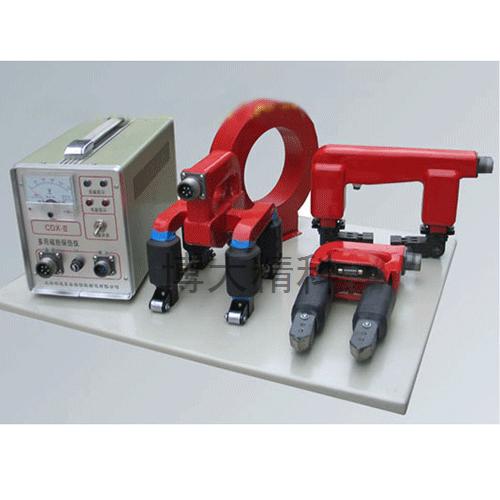

产品名称：多用磁粉探伤仪
型号 ：CDX-Ⅲ型
测量范围： 0-100
分辨率： 100%
尺寸： 280×135×190（mm）
重量： 8.5（kg）

产品说明：
   CDX-Ⅲ型多用磁粉探伤仪是携带式机种磁粉探伤仪专用于对压力容器、高压管道焊缝和大型工件应力集中区的局部探伤，它的特点是轻小，可以到现场乃至高空进行探伤作业；我厂生产的携带式探伤仪，可配备各种探头，兼备携带式探伤仪的所有功能
   CDX-Ⅲ型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单方便、适用性强，工作稳定。是最近推出的新产品，它除具有便携式机种的一切优点，还具有移动机种的部分长处，扩展了用途，简化了操作，还具有退磁功能。该机型属于非接触式超小型检测仪器。具有旋转磁场、磁轭交流等多种磁化方式。是一种简单可靠、轻便、实用而高效的便携式多功能磁粉探伤仪器。可配A、D、Ec、O四种型号探头（随机配A、D、Ec三种）。
      1、马蹄式探头（A型）： 它可以对各种角焊缝，大型工件的内外角进行探伤；
      2、电磁轭探头（D型）：它配有活关节，可以对曲面、平面工件进行探伤；
      3、旋转磁场探头（Ec型）：它可以对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位探伤，可检查工件表面全方位的缺陷和伤痕；
      4、磁环式线圈（O型）：它可以满足所有工件能放入线圈的周向裂纹的探伤，用它来检测工件的疲劳痕（疲劳痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起弧的表面零件探伤。
      CDX-Ⅲ型多用磁粉探伤仪采用隔离变压器向探头提供36V电源,低电压输出,安全可靠,工作寿命长。具有体积小,重量轻,提升力大,活关节可调等特点。适用于船体、压力容器、管道、桥梁、球罐、平板等制造业对平焊逢和角焊逢进行整体或局部探伤。也可携带到车间,实验室和工作场地进行现场探伤。

二、主要枝术指标
      1、提升力：
    （1）旋转磁场探头：≥12kg；
    （2）电磁轭探头（代活关节）： ≥AC 5.5kg、DC 36kg；
    （3）马蹄式探头： ≥5.5kg；
    （4）磁环式线圈： 1800AT；
      2、探头极距：
   （1）旋转磁场探头：100mm
   （2）电磁轭探头：0—255mm可调；
   （3）马蹄式探头：0—160mm可调；
   （4）磁环式线圈：Φ150 mm范围；
      3、探头工作电压：AC 36V×2；DC 8V；
      4、探头工作电流：约8—12A；
      5、电源电压：AC 220V±10% 50Hz；
      6、灵敏度：可清晰显示（15/50）A型标准片上刻槽；
      7、外型尺寸：300×140×200mm；
      8、重量：主机重9kg；旋转磁场探头重4 kg；电磁轭探头重2kg；马蹄式探头重2kg；磁环线圈重2.5kg。

四、操作使用
      1、CDX-Ⅲ型多用磁粉探伤仪的面板说明：
S1—电源开关； V6、V7—电源指示灯；F—电源保险丝； V—电压表；V8、V9—充磁电流指示灯；X1—电源输入插座（三芯航空插座）；X2—电流输出插座（五芯航空插座）；
      2、将电源电缆的圆形插头插入仪器“电源输入”的三芯插座内,电源电缆的另一头插入交流220V的电网配电板插座内,打开电源开关S1,电源指示灯V6、V7亮,整机电源接通。
      3、将探头电缆上的五芯插头插入仪器“电流输出”的五芯插座内；
      4、探头磁极面应和被探工件表面接触,方可按动手把上的“充磁”按钮S3,这时“充磁指示”灯V8、V9亮,表明被探工件已被磁化；
      5、手持探头对准贴有试片（或试块）的工件，喷洒磁悬液。按下探头上的按钮开关，工件被磁化，试片上的裂纹磁痕能清晰显示；
      6、旋转磁场探头的四磁极与工件接触的最佳气隙约0.5～1mm，调整探头上的滚轮支架夹角，可改变旋转磁场探头对工件的气隙大小，气隙调的过小行走不便，调的过大又可能影响灵敏度；
      7、仪器面板上的旋钮开关切勿在充磁时调整，否则易损坏器件；
      8、旋转磁场与磁轭转换开关
旋转磁场可使用探头：旋转磁场探头
磁轭可使用探头：电磁轭探头、马蹄探头、磁环；
      9、做旋转磁场探头吸力试验时，铁板必须平整，四只滚轮滚动自如；做电磁轭探头吸力试验时，也应将活动关节螺钉放松，保证二磁极紧贴试块表面；做马蹄探头吸力试验时，应有和探头面吻合的特殊试块，做磁环试验时，线圈内应放入工件充磁，感觉是否有吸力；（磁环不宜空载，否则电流太大易烧主变压器及元器件）。
      10、探头的转动部分须定期注入少量润滑油；
      11、仪器为断续工作制。如使用过程中发生过热，应停止工作一段时间，待冷却后方可再次使用。
      12、在探头离开被探工件表面时，应及时松开探头手把上的按钮开关，防止空载时电源过大而损坏仪器。
      13、仪器停用时,应关断电源开关S1,在电网配电板上拨下仪器电缆插头。
五、注意事项
      1、仪器到用户手里，开箱后，应首先通读使用说明书1－2遍，基本撑握仪器原理，使用方法，接着按照装箱单检查设备附件是否安全，再检查仪器是否完好，量好电网配电板的电压是否为220V，一切检查无误后，再插电源插头，打开电源开关K1，电源指示ZD3灯亮，说明仪器正常。
      2、探头应和被探工件接触时（不充许空载通电）探头上的开关K2才才能打开，对工件磁化，否则探头线圈中电流很大，易烧坏保险线BX1和双向可控硅V，或烧坏探头线圈。
      3、探头灵敏度的检验，在正式探伤前，首先是检验探伤灵敏度，将（15/50）A型
标准试片置于被探工件表面上，并用透明窄胶带粘牢试片的边缘，然后用手压紧探头移动使试片置在探头中心部位、按探头上的K3开关，通电磁化喷洒磁悬液在标准试片上显示清晰，则表明探伤灵敏度各磁悬液的配制均符合要求。
六、故障检修
     1、电源指示灯不亮:可能是指示灯损坏或电源开关故障或。
     2、保险丝熔断:安装在面板上的保险丝,是联接在T1、T2变压器的初级,如果变压器初级有较大电流分量或初、次级匝间短路,都可能导致保险丝熔断。
     3、按动充磁按钮，无磁化电流输出：可能是双向可控硅损坏或保险丝熔断或触发断电器J2没有吸合造成；
     4、如故障较大、自行修理有困难时,请和本厂联系，在接到电话后会给你一个满意的答复,帮您排除故障。
