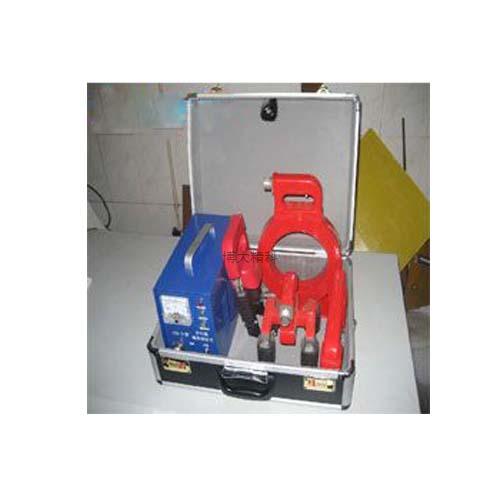

产品名称：CDX－III磁粉探伤仪
产品特点：
M磁粉探伤仪CDX－III的概述
CDX－III磁粉探伤仪吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。采用多种磁化方式，使仪器具有体积小、重量轻。高集成化电路使一台设备兼备几种设备的全部功能。
磁粉探伤仪CDX－III的操作介绍：
1.CDX--Ⅲ型多用磁粉探伤仪面板机件。
K1－－电源开关 ZD3－－－电源指示灯
BX1－－电源保险丝 ZD1－－充磁电流指示灯
CZ1－－电源输入插座 CZ2－－电流输出插座V电压表
2.将电源电缆的圆形插头插入仪器输入三芯插座内，电源电缆的另一头插头插入交流220伏的电网配电板插座内，打开电源开头K1，电源指示灯ZD3灯亮，说明控制回路已接通外电源。
3.将探头电缆上的五芯插头插入仪器面板“输出”的五芯插座内。
4.选择好要使用的探头应和被探工件表面接触，才可按动手把上的兖磁按急钮K2，面板上的充磁指示灯ZD1亮表明被探工件已被磁化。
5.仪器停止使用时，应关断电源开头K1,在电网配电板上拨下仪器的电缆插头。

磁粉探伤仪CDX－III的注意事项：
1、仪器到用户手里，开箱后，应首先通读技术说明书1－2遍，基本掌握仪器原理，使用方法，接着按照装箱单检查设备附件是否齐全，再检查仪器是否完好，量好电网配电板的电压是否是220伏，一切检查无误后，再插电源插头，打开电源开关K1,电源指示灯ZD3亮，说明仪器正常。
2.探头应和被探工件接触时（不允许空载通电）探头上的开关K2,才能打开，对工作磁化，否则探头线圈中电流很大，易烧坏保险丝BX1和双向可探硅V，或烧坏探头线圈。
3.探头灵敏度的检验，在正式探伤前，首先要检验探伤灵敏度，将（30/100）A型标准试片置于被测工件表面上，并用透明窄胶带粘牢试片的边缘，然后用手压紧探头移动使试片置在探头中心部位、按探头上的K2开关，通电磁化喷洒磁悬液在标准试片上人工刻槽应显示清晰，则表明探伤灵敏度和磁悬液的配件制均符合要求。
技术参数：
磁粉探伤仪CDX－III的技术性能：
1、电源电压：AC　　220V±10%　50HZ
2、探头工作电压：AC　　36V
3、探头工作电流：12A
4、灵敏度：可清晰完整地显示（15/100）A型标准试片上的刻槽。
5、探头温升：≤60℃
6、工作节拍：（建议在长时间使用时）充磁时间≤3秒，间隙时间≥2秒
7、外形尺寸：260×140×170㎜
8、仪器重量：9㎏
磁粉探伤仪CDX－III的标准配置：
1、CDX－III型主机　　　1台
2、探头（用户自选）
A型探头　　　1只
D型探头　　　1只
E型探头　　　1只
O型探头　　　1只
3、电源线　　　　1根
4、探头线　　　　1根
5、照明灯泡5W/12V　　　　　5只
6、保险丝管　8A　　　　　　5只
7、合格证、保修卡、说明书　各1份
磁粉探伤仪CDX－III的探头技术参数：
A型探头：也称马蹄磁轭探头或角焊逢探头，独立利用这种探头制成一台设备叫CJX--A型马蹄轭探伤仪或角焊缝探伤仪，探头利用活关节，使用范围广。极距：10～160mm提升力≥4Kg 重量：2Kg
D型探头：也称电磁轭探头，独立利用这种探头制成的设备叫CJX---D型电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。极距25～230mm 提升力AC≥6Kg 重量：2.6Kg
E型探头：也称交叉磁轭探头或旋转磁场探头，独立利用这种探头制成一台设备叫CJX---E旋转磁场探伤仪，利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的复合旋转磁场，对工件一次全方位磁化。探伤速度快、检测质量高。极距：80mm提升力≥10Kg重量：3.5Kg
O型探头：也称环形探头，独立利用这种探头制成一台设备叫CJX---O型环形探伤仪，线圈通电产生强磁场磁化工件。适用于轴棒类、管道类等复杂工件的分段探伤或退磁。内径：150mm中心磁强≥1800TA重量：3Kg
