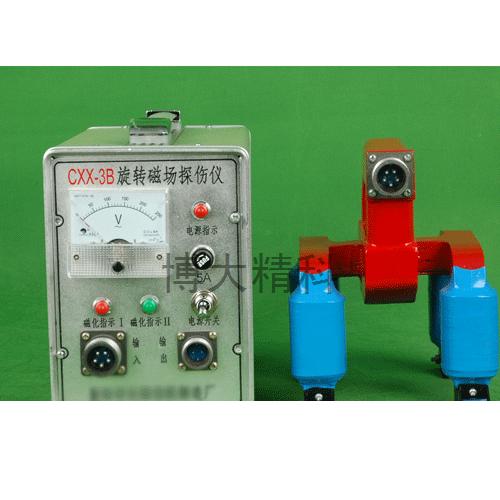

产品名称：旋转磁场探伤仪
型号 ：CXX-3B型
型号： CXX-3B型旋转磁场探伤仪
测量范围： 0-100
分辨率： 100%
尺寸： 280×135×190（mm）
重量： 8.5（kg）

产品说明：
 一、概述
   CXX-3B旋转磁场探伤仪是我公司根据广大用户意见改进的一种简单可靠、轻便、实用的小型探伤仪器。
    它是利用旋转磁场磁化工件的方法进行磁粉探伤的,是一种结构简单,使用元件少,可靠性、稳定性大大提高实用而高效的便携式磁粉探伤设备,该仪器采用可控硅作无触点开关,寿命长,噪音小,操作方便,灵活,适应性强,仪器探头上装有四只小滚轮,可连续行走探伤,并能一次性全方位显示被探工件缺陷伤痕, 它适用于铁磁性材料和大型钢铁构件的表面和近表层探伤。特别适用于平板锅炉、球罐、角焊缝探伤。可携带到车间,实验室和工作场地进行探伤。

二、主要技术指标
    1、提升为:不带活关节:10Kg(探头端面与被探工件表面间隙小于1.5mm);
    2、探头极距:125mm;
    3、探头工作电压:36V;
    4、灵敏度:可清晰显示(30/100)A型标准试片上的人工刻槽;
    5、电源电压:交流220V,50Hz;
    6、外形尺寸:150(宽)×270(深)×200(高)mm;
    7、重量:电源控制箱9Kg,探头4Kg。
三、电路原理
    BX1是8A的保险丝,T1、T2是5A、800V可控硅作为无触点开关,D1、D2为T1、T2的触发电路,C1、R1是吸收回路,L1、L2、L3、L4是探头线圈,B1、B2为该仪器的主变压器,它将220V交流电压降为36V 左右的安全电压,提供探头所需的工作电源,面板上ZD1、ZD2黄灯是旋转磁场充磁指示灯,ZD4红灯是交流电源220V指示灯,V是电源电压指示表,稳压电源输出12V 直流是提供继电器J的吸合电流,J吸合触发主电路可控硅T1、T2导通主电路工作,由于C2的使用,使B1、B2初级中电流相位差约900。由于B1、B2的变压器的耦合作用,在B1、B2次级中也同样感应出相位差约为900C的激磁电流, 从而在探头两组线圈中形成一定相位差的交变磁场,即旋转磁场。当用探头去探工件时,被探工件平面上各个方向缺陷都能产生漏磁通吸附磁粉,清晰地显示缺陷的状态,所以说,旋转磁场探伤仪对工件探伤能全方位清晰显示缺陷的位置和大小。
四、操作使用
    1、CXX-3B旋转磁场探伤仪面板示意图(见附图)
    2、将电源电缆的园形插头插入仪器输入三芯插座内,电源电缆的另一头插头插入交流220V的电网配电极插座内,打开电源开关K1,电源指示ZD4红灯亮,说明控制回路已接通外电源。
    3、将探头电缆上的五芯插头插入仪器面板“输出”的五芯插座内(请注意探头手把上船形开关K3应置“关”的位置)。
    4、探头上的四个小滚轮应和被探工件表面接触,才可按动手把上充磁开关K3,面板上充磁指示黄灯ZD1、ZD2亮,表明被探工件已被磁化。
    5、仪器停止使用时,应关断电源开关K1, 在电网配电板上拨下仪器的电缆插头。
五、注意事项
    1、仪器到用户手里,开箱后,应首先通读技术说明书1-2遍, 基本掌握仪器原理,使用方法,接着按照装箱单检查备附件是否齐全,再检查仪器是否完好,量好电网配电板的电压是否是220V,一切检查无误后再插电源插头,打开电源开关K1,电源指示ZD4红灯亮,说明仪器正常。
    2、探头应和被探工件接触时(不允许空载通电)探头上的开关K3才能打开,对工件磁化,否则探头线圈中电源很大, 易烧坏保险丝BX1和可控硅T1、T2, 或烧坏探头线圈。
    3、探头灵敏度的检验,在正式探伤前,首先要检验探伤灵敏度,将(30/100)A型标准试片置于被探工件表面上,并用透明窄胶带粘牢试片的边缘。然后用手压紧探头移动使试片置在探头中心部位,按探头上的K3开关,通电磁化喷洒磁悬液,在标准试片上人工刻槽应显示清晰,则表明探伤灵敏度和磁悬液的配制均符合要求。
六、故障检修
    1、合上K1开关,电源指示红灯ZD4不亮,可能是指示灯泡松动或损坏, 只要拧紧或更换,或因电源插座未插好,或电源开关K1损坏,或保险丝BX1熔断, 只要认真检查即可判断排除。
    2、充磁指示黄灯ZD1、ZD2不亮,可能是灯泡未拧紧或烧坏, 或由于断电器未工作, 或J已经工作, 但J节点接触不好,或由于可控硅T1、T2未导通,或由于BX2熔断,只要用万用表检查判断即可排除。
   3、探伤灵敏度的检验
    当用探头磁化喷洒磁悬液时,标准试验片上应出现○裂纹,如果不正常, 则应检查可控硅T1、T2是否损坏。
    4、电路中稳压电源比较简单,正常输出12V,如果输出直流电压太高或太低,首先检查稳压管D7(2CW19)是否开路或短路,若D9正常,.再检查桥整D3-6是否某一臂二极管损坏。如果稳压电路输出波纹太大,则检查滤波电容
   5、C4、C5 变小或干涸,需更换即可排除。
    如果稳压电源无输出,除其它元件烧短路外,就得检查调整管T3是否损坏。
