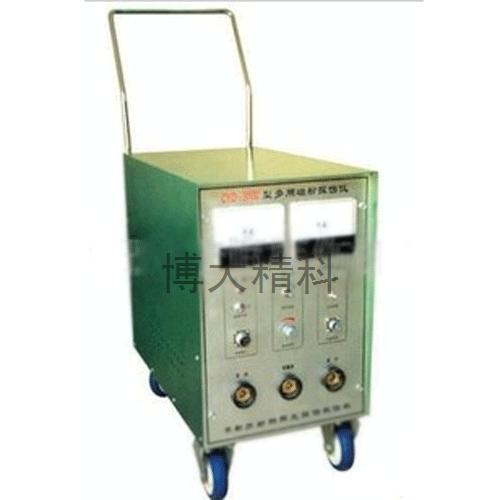

产品名称：交流磁粉探伤仪
型号 ：CYD-5000支杆交流磁粉探伤仪
可配圆锥和圆柱支杆探头。
测量范围： 铁磁性材料
分辨率： 国家标准A型2号试片显示清晰
尺寸： 640*350*600（mm）
重量： 80（kg）

产品说明：
一、概述
      CYD-5000型多用磁粉探伤仪是便携式多用磁粉探伤仪器， 能对被探工件进行交流、半波直流磁化和自动交流退磁；能用作连续法磁粉探伤和剩磁法磁粉探伤；能固定在车间或试验室使用，也可携带到探伤现场使用。 配以附件能使各种零件的异形部位获得合适的磁化，能使大尺寸零件得到分段磁化。
      仪器交流磁化带断电相位控制，剩磁稳定，确保探伤质量； 直流磁化具有时间自动控制，工作可靠；自动退磁能从所用磁化电流值自动衰减到零， 使剩磁消失。操作方便，效果好。仪器采用调整可控硅导通角的大小来调整输出电流值，实现大电流的无触点调节，提高仪器使用寿命。

二、技术指标
1、交流磁化电流:峰值0~5000A，有效值0~3500A，连续可调，短时断续通电， 带断电相位控制；
2、直流磁化电流:峰值0~4000A，有效值0~2000A，半波整流，连续可调，短时 断续通电，过温控制800C；
3、自动退磁电流:峰值5000A~0，有效值3500A~0连续可调，退磁时间<5s，随 电流减小而缩短；
4、输出负载:2×95mm2铜芯软电缆5m；
5、电源:380V(两相三线)±10%，50Hz，瞬时电流最大约100A；
6、外形尺寸:350(宽)×600(高)×640(深)mm；(不含手把)；

7、剩磁稳定度:不超过±5%；
8、重量:约80公斤。

四、结构特点
     仪器主电路底座在下半部，触发电路底座在上半部与面板联成一抽屉，以便检修。检修时只需拆下仪器罩板及固定抽屉的四只螺钉， 拔去抽屉前矩形插座上矩形插头，即可抽出抽屉。
     电源电缆是一根三芯电缆，一端通过圆形四芯插头插入仪器电源插座，另一端通过三相四线插头座与电网配电板上开关相接， 三芯电缆中红白两线接通相线，黑线接地线，配电板开关合上时，主电路已有两相380V电压，触发电路则需接通仪器上“电源”开关才能工作，需整机断电时，应断开电网配电板开关。
     为便于拆卸及换接输出电缆，采用大电流插头座及接线铜排,两根95mm2 电缆一端为大电流插头，可插入仪器后面大电流插座内，并用插头所带夹紧螺母使大电流插座夹紧插头，以免因接触不良而引起故障。另两根95mm2电缆用螺栓固定在机后中间的接线铜排上。四根电缆另一端为铜接头， 它可接到附件支杆探头上，作支杆法(触头法)磁化，或将铜接头用螺栓联成一体， 作缠绕法或穿棒法磁化。
     支杆探头头部为可拆的铜头，可通过铜网垫接触工件，使之不易发生因接触不良引起的故障。带按钮开关的一支杆探头，有一四芯电缆，通过小圆形插头接通面板的“外接开关”插座。支杆探头上的按钮开关即可同面板按钮一样使用。脚踏开关四芯电缆上小圆形插头接入仪器“外接开关”插座， 脚踏开关即可同面板上“充磁--退磁”按钮用。

五、使用与维修
1、使用前注意和检查
使用仪器前应详细阅读本使用说明书，初次使用或久藏复用前，应检查外部零件是否完好，也可打开仪器罩板，检查其内部零部件是否松脱， 但勿随意拆装零件。
仪器应在干燥、清洁、通风良好、无酸碱等腐蚀性气体的环境中存放和使用，此环境不应有高温及强烈振动、冲击。
检查电网电源与所要求的电源是否相符，连接是否正确，电网及开关容量是否符合要求，然后才能接通电源。
2、使用操作
(1)将电源电缆的圆形插头插入仪器前四芯电源插座，将电缆的三相四线插头插入电网配电板插座，接通配电板开关，仪器主电路接入电网；
(2)接通仪器“电源”开关，HL1红指示灯亮，仪器控制电路接通电源， 排风扇工作；
(3)根据探伤需要，将测量选择开关S3拨至峰值F或有效值X位置；
(4)需交流充磁时，将工作选择开关S4转到“交流”位置，将电流调节旋钮W2调到ψ表指示最小或合适指示；
(5)将两根95mm2电缆的两个大电流插头插入“交流”插座并旋紧夹紧螺母，使大电流插座夹紧插头， 另两根电缆铜接头用螺栓固定在“交直流”的输出铜排上， 四根电缆另一端的铜接头则根据探伤需要接支杆探头或直接相接成两根电缆；
(6)按下充磁按钮或脚踏开关S5，触发电路即有触发脉冲控制可控硅工作，进行交流磁化探伤；
(7)将支杆探头接通好探伤工件，或将电缆绕到工件上或将电缆作穿棒法通过工件；
(8)按下充磁按钮或脚踏开关S5，调节电流调节旋钮，使峰值--有效值电流表指示到探伤要求的电流值，再按S5完成充磁。在最大电流下用外加法磁粉探伤，一般充磁时间小于2秒，并应有二十倍以上间歇时间(充磁次数少， 可减小间歇时间的倍数)。
(9)若需对工件退磁，只需将工作选择开关S4转至“退磁”位置，按上述(1)至(8)步骤操作；
(10)若需要用半波直流充磁时，将工作选择开关S4转到“直流”位置，将大电流插头由“交流”插座换接到“直流+”插座并夹紧，此时应能听到联动按钮SB3 SB4动作声及交流接触器K1、K2吸合声。按上述(1)至(8) 步骤进行直流磁化。
(11)停止使用时应关断仪器电源开关S2及电网配电板开关， 必要时拆除外接附件。
3、故障维修
(1)保险丝熔断:安装在仪器后面的电源保险丝F2的负载为触发电路电源变压器初级，中间继电器线包及风扇。凡这些器件故障使电流超过1A，均可引起保险丝熔断；
(2)快速熔断器或可控硅损坏，凡引起主变压器初级电流有较大直流分量故障的，均可使快速熔断器熔断，(此时快速熔断器上红色指示器凸出)， 甚至使可控硅损坏。一般可将“工作选择开关” S4转到“交流”或“退磁”， 按下充磁按钮，用示波器检查线路板上电阻R18、R23方波宽度，看其是否等宽(注意:这两电阻上有380V高压)。若不等，则故障在线路板上，否则故障在其后，再检查后面插座，继电器触点接触是否良好；
(3)ψ表有指示而KA表无指示:当负载接上后正常使用本仪器， 无磁化电流致使KA表无指示，可能是触发电路(含“充磁--退磁”按钮)故障或主电路故障，检修方法参照上述第(3)条；
(6)检修时应注意:在接通电网配电板上开关前，应插好各插头座，防止接点接触不良造成事故。
