产品名称：博大精科 UCB电容式液位计
★
商城价：咨询
★
详细说明：

UCB电容式液位计

UCB系列电容式液位变送器适用于工业生产过程中各类导电与非导电介质的液体液位、粉类状固体料位的连续测量，尤其适合在强酸强碱和高温（200℃）介质中使用。当导电或非导电液体及粉末状固体相对于电容电极的不同液位时，传感器的电容容量发生变化，由变送器电路将电容量的变化变为电流或电压的变化。

液位变送器采用进口集成电路，贴片元件，线性好、精度高，具有限流功能（≤28mA），安装方便，可长期可靠操作。

选型举例
UCB-1211  L=1800
套管式，螺纹安装。二线传输，不带表头L为1.8M
★
技术指标
测量范围：杆式：0~300mm~5000mm
     缆式：0~1000mm~10000mm
测量精度：±0.5%FS
工作电流：24VDC 220V AC
输出信号：4~20mA DC（二线制） 0~10mA（三线制）
适用介质：导电非导电液体、粉粒状固体、强酸、强碱
介质温度：≤200℃
环境温度：-20~50℃
环境湿度：≤95%RH
★
型号规格

UCB	电容式液位变送器
代号	测量形式
1	套管式：φ12不锈钢钢管外套四氟管，用于导电介质
2	同轴式：φ20×1、φ6×1同轴不锈钢管，用于非导电介质、油类
3	裸圾式：φ12不锈钢钢管，用于煤粉、矿石、粮食等
4	绝缘线缆式：φ2.5四氟线带锤，用于大范围液位
代号	安装方式
0	不带安装件
1	150×60安装板
2	安装螺纹M27×2
3	安装法兰DN25
代号	输出
1	4-20mA二线制DC24V供电
2	0-10mA三线制DC24V供电
3	0-10mA四线制DC24V供电
代号	电特性
1	通用型不带指示表头
2	通用型带指示表头
代号	结构形式
L	安装高度（mm）
H	测量高度（mm）

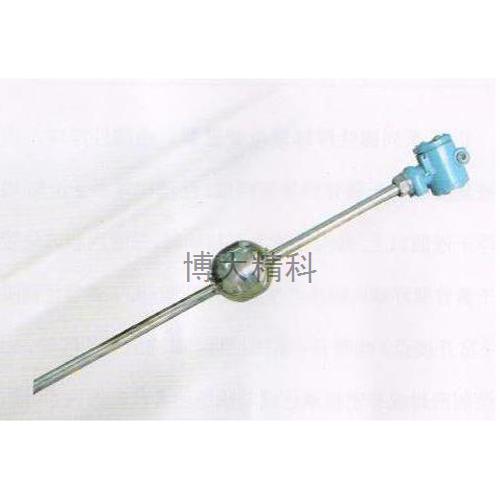

UQK浮球式液位控制器
UQK系列磁性浮球液位变送器，由磁性浮球，内部密集安装有干簧管的导管组成。浮球比重小于0.5，当漂浮于液面以上，并沿导管上下移动时，导管内相应位置的干簧管要浮球内磁体产生的磁场所驱动，干筑接点吸合（常开接点）或断开（常闭接点）而输出开关信号。用以控制密封或非密封承压或非承压的各种容器内水、油、酸、碱等导电或非导电液体的液位。
★
技术指标
控制范围：H=200~8000mm（超出4000mm时分节装）
开关点数：1-10点（常开或常闭接点可在订货时确定）
开关容量：250VAC  0.5A  50VDC  0.5A
吸合误差：±4mm
释放误差：±6mm
输出信号：干簧触点380VAC、2A 寿命50000次
控制介质温度：-20~120℃
工作压力：0~0.6MPa
浮球直径：φ95mm
介质密度：≥0.68g/cm3
介质粘度：≤0.1Pa.s
控制灵敏度：10mm
使用环境：温度-20~50℃
     湿度≤95%RH

★
型号规格


UQK	磁性浮球液位变送器
代号	控制形式
1	进液控制
2	进液控制+下限报警
3	进液控制+上限报警
4	进液控制+上下限报警
5	排液控制
6	排液控制+下限报警
7	排液控制+上限报警
8	排液控制+上下限报警
9	独立多点1~8点
代号	浮球及导标材质
1	ABS或聚氯乙烯塑料
2	不锈钢
3	不锈钢-聚氟乙烯复合导管
代号	安装方式
0	DN100不锈钢法兰不带安装件
1	安装板
2	可动塑料法兰DN125，DN80，DN50
3	固定钢法兰DN125，DN80，DN50
4	可动钢法 兰及四氟衬板DN125
代号	控制参数
L	控制总深度
L1  LN	各信号点深度


注1：L指自法兰下平面或安装板下端至导杆底部总长度
注2：L1~Ln指自导杆底部为基准向上各个控制点，距导杆底部的距离，但L1距导杆底部距离应≥90mm
