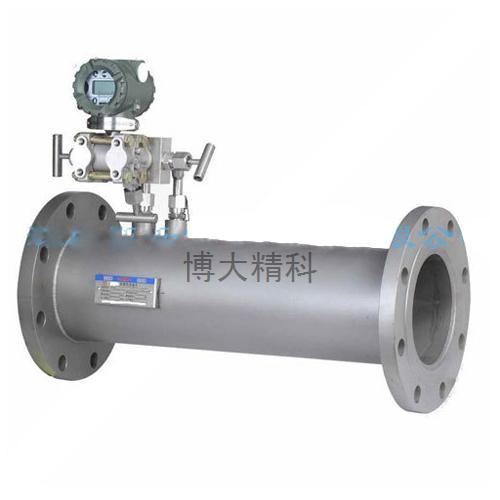

产品名称：博大精科 V锥流量计
★
商城价：咨询
★
产品介绍
YFNZ型锥形流量计是一种新型的差压式流量计，也是目前最先进的压差式流量计之一。它打破传统的节流方式，变流体在管道中心收缩微管道壁收缩，即利用同轴安装在管道中心的V型锥体，迫使流体从管道中心逐渐收缩到管道内边壁而流过V型锥体，通过测量V型锥体前后的差压来测得流量。锥形流量计的独特结构，使其具有其它差压式流量计无法相比的优点，克服了传统流量计的诸多缺点，自推出以来便得到广泛的应用。

工作原理
YFNZ型锥形流量计也和其它差压式流量仪表的原理相同，都是基于封闭管道中流体质量守恒（连续性方程）和参量守恒（伯努利方程）定律来测量流量的。如图一所示，当流体接近锥体时，流体流速降低，静压力升高，其压力位P+；当流体通过锥体时，流体流速增加，静压力降低，其压力位P+，在一定条件下，流体流量的大小与差压的平方根成正比。

Qv……流体工况体积流量（单位：m³/h）
Qm……流体工况质量流量（单位：kg/h）
△ P……差压值（单位：kPa）
K……仪表系数（需在流量检定装置上标定得出。无量纲）
e……流体的膨胀系数
r……流体工况下得密度（单位：kg/ m³）
C……流出系数（C=实际流量/理论流量，需在流量检定装置上标定得出。无量纲）
b……等效直径比 b（无量纲）
d ……锥体最大外径（单位：m）
D……表体内径（单位：m）


主要特点
　　•无需直管段，安装方便
　　YFNZ型锥形流量计独特的结构设计，使得它具有自整流的特性。当流体流过锥体时，在锥体两侧及靠锥体上下游较窄的区域内，流体被直接整流成稳定流体，保证了很高的测量精度和重复性，从而使得采用锥形流量计进行测量时，几乎不需要直管段或者很短的直管段即可。
　　•测量精度高、长期稳定性好
　　如图二、图三所示，YFNZ型锥形流量计自整流的特性，使得它在正负取压孔处的压力波动非常的小，从而保证了差压的稳定性。锥体独特的流线型设计，使得流体在流经锥体不能磨损锥体，其β值长期不变，从而保证了仪表的长期稳定性。

　　•自清洁功能，不易堵塞，可测复杂介质
　　流体经过锥形时，由于其四周环形通道面积逐渐减小，流体的流速不断增加，从而对管壁和节流件附近表面形成吹扫冲刷作用，使得脏污杂物不可能在这里停留或附着。在锥体的负压区，由于一小段不流动介质的隔离，使得脏污流体的杂质不能堵塞负压孔。锥形流量计的这种自清洁功能，使得它不但可以测量普通介质，还可以测量如焦炉煤气、渣油、原油等易结晶、堵塞的介质。
　　•量程比宽，压力损失小
　　锥形流量计的量程比一般为≥5:1，高量程比可达≥8:1。在β值相同的情况下，YHNZ型锥形流量计的压损只有孔板的三分之一左右。
　　•可测量高温、高压介质
　　锥形流量计使用不用的结构材质和安装形式，可以测量温度高达800℃，压力高达10.0MPa的介质。

技术参数
　　•仪表口径：DN15—DN2000
　　•测量介质：液体、气体、蒸汽
　　•介质温度：—200℃…+800℃
　　•压力等级：1.0MPa、……10.0MPa
　　•精度等级：0.5级、1级（首选）、1.5级、2.5级
　　•重复性：±0.2%
　　•量程比：≥5:1（依实际确定）
　　•雷诺数：8000……5×106
　　•β值范围：0.45……0.85
　　•表体材质：依用户测量介质和现场要求选定（一般椎体材质不锈钢，测量管道、法兰为碳钢；DN15-DN50以上几项为304不锈钢）
