产品库存号:
- 产品库存号:SHGSGJ-81

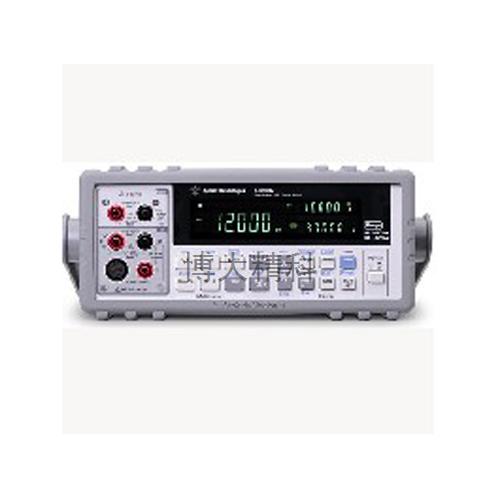

产品名称:美国agilent安捷伦 U3606A台式万用表(源表)
★
商城价:咨询
★
产品编号:6259505316
★
产品说明:
Agilent U3606A台式万用表兼具5½位数字万用表和30W电源的功能,测量包括DC与AC电压和电流2线和4线毫欧姆电阻、频率、电容、连续性和二极管测试。数学功能包括空值(Null)、dBM、dB、保持和最小值/最大值/平均值。U3606A台式万用表的电源功能包括用于多电平DC偏置测试的自动扫描和斜波功能,以及用于数字电路故障诊断的4.8kHz方波输出。
U3606A台式万用表的详细介绍
Agilent U3606A数字万用表/直流电源
当您在工作台上进行测试需要万用表和直流电源时,新型Agilent U3606A台式万用表│直流电源是您的最佳选择。安捷伦的这一新型综合解决方案兼具5½位数字万用表和30W电源的功能,这两大功能既可同时使用,又可分开使用。该方案可为您提供经济高效的测试,同时可以节省在工作台上或者机框里占用的空间。
U3606A台式万用表测量包括DC与AC电压和电流、2线和4线毫欧姆电阻、频率、电容、连续性和二极管测试。数学功能包括空值(Null)、dBM、dB、保持和最小值/最大值/平均值。
U3606A的电源功能包括用于多电平DC偏置测试的自动扫描和斜波功能,以及用于数字电路故障诊断的4.8kHz方波输出。
★
测量特性
· 两台独立仪器在一个机箱中
· 5½位、120000计数分辨率
· 9种测量功能和5种数学函数4线低电阻测量,8种运算功能
· 测试速度达37读数/秒
· 误差小0.025%直流电压精度
· 30W双量程电源30V/1A或8V/1A双量程单路输出,
· 达0.01%+3mV的优异负载调整率
· 过压和过流负载保护
· 可编程自动扫描和斜率输出模式,内置0.5Hz~4.8kHz方波发生器
· OVP和OCP
· 4.8kHz 方波发生器、斜波和扫描功能
· 高清晰的真空荧光显示屏(VFD)
· 内置GPIB(IEEE-488)和USB接口
· USB 2.0全速接口
· U3606A台式万用表标配 USB-TMC 488.2 和 GBIP 接口,USB 接口以及 SCPI 编程能力,非常容易集成到现有系统中。兼容 SCPI 语言
★
简要技术参数
性能特性 |
U3606A台式万用表 |
电源和测量能力 |
同时一个机箱中的两台独立仪器 |
数字万用表功能 |
|
分辨率 |
120,000计数 |
DC电压 |
精度:0.025% 范围:100mV-1000V |
真有效值AC电压 |
精度:0.2% 范围:100mV-750V |
DC电流 |
精度:0.05% 范围:10mA-3A |
真有效值AC电流 |
精度:0.5% 范围:100mA-3A |
电阻 |
2线 精度:0.05% 范围:100Ω-100MΩ |
4线 精度:0.25% 范围:100mΩ-10Ω |
|
频率 |
精度:0.02% 范围:2Hz-300kHz |
电容 |
精度:1% 范围:1n F-10,000uF |
二极管,连续性 |
有 |
运算功能 |
调零, d B , d Bm, 最小、大值,平均值,极限,保持 |
电源功能 |
|
额定输出 |
30V/1A,8V/3A |
调整率 |
负载调整率电压:0.01%+33Mv 电流:0.03%+0.3mA |
|
电源调整率电压: 3mV电流:1.5mA |
纹波和噪声 |
电压: <2mVrms;<30mVpp 电流:<1mArms |
瞬间响应 |
300ms |
前面板分辨率 |
电压: 1mV 电流:0.1mA |
程序 |
精度 电压: 0.05%+5mV 电流:0.15%+3mV |
|
分辨率电压: 1mV 电流:0.1mA |
读回 |
精度 电压: 0.05%+5mV 电流:0.15%+3mV |
|
分辨率电压: 1mV 电流:0.1mA |
通用要求 |
|
安全性 |
电脑锁插槽 |
连通性 |
USB2.0(TMC 488.2), GPIB |
随机附件
· 启用指南
· U3606A台式万用产表品CD
· Agilent IO Library CD
· U8201A Combo 测试线套件
· USB2.0高速A型至B型电缆
· 电源线
可选附件
· U3606A-1CM上架安装套件
· U8202A Combo 电子测试线套件
· 34133A精密电子测试线
· 11059A开尔文探头套件
· 34136A 40kV高压探头
· 34330A电流分流器
DC 电源选件
· E3600A-100测试线套件
I/O连通性选件 U3606A台式万用表
· 8235B/82351A PCI/PCIe GPIB接口卡
· 8237B USB/GPIB 变换器
· E5810A LAN/GPIB 网关
· 10833D/A/B/C/F/G GPIB电缆
· 10834A GPIB-GPIB 适配器
