美国MILTON ROY米顿罗 P系列计量泵

结构原理和特性

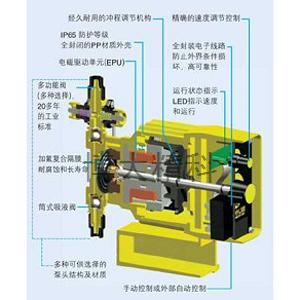

1. 泵的结构
该泵的由电机、传动箱、缸体等三部份组成。
传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从面改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。
缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。
2. 工作原理
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。
3. 流量调节特性
泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，精确率为95%。
4、泵的特点
⒈该泵性能优越，其中隔膜式计量泵绝对不泄露，安全性能高，计量输送精确，流量可以从零到最大定额值范围能任意调节，压力可从常压到最大允许范围内任意选择。
⒉调节直观清晰，工作平稳、无噪声、体积小、重量轻、维护方便，可并联使用。
⒊该泵品种多、性能全、适用输送-30度到450度，粘度为0-800mm/s，最高排出压力可达64Mpa，流量范围在0.1-20000L/h，计量精度在±1%以内。
⒋根据工艺要求该泵可以手动调节和变频调节流量，亦可实现遥控和计算机自动控制。
