人体静电综合测试仪也叫人体综合测试仪、多功能测试仪、人体测试仪、静电测试仪、综合测试仪等。 　　分单脚型、双脚型。 　

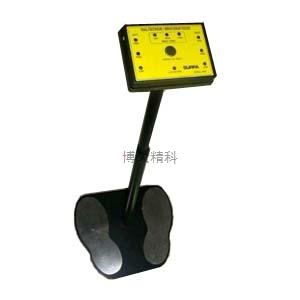

SURPA-6506人体综合测试仪

　主要用于防静电鞋、脚筋带和手腕带等的电阻值测试。 　

　固定方式：用金属支架固定或悬挂于墙壁。

单脚型　

　工作原理： 　

　WF11单脚人体综合测试仪是为测量人体综合电阻（包括人体、手腕带和鞋等的电阻）而设计的，采 用直观发光二极管显示。本仪器能对人体综合电阻大于109Ω和小于105Ω时，进行检测与报警，测试仪配备了750KΩ-10MΩ电路（用于测试手腕带）和750KΩ-100MΩ电路（用于测试工作鞋），此仪器是测试手腕带和工作鞋的理想选择。测试仪融合了独特的双测试电路设计，不但可以提高测试速度，而且可替代单个手腕带测试仪。 　

　性 能： 　

　WF11型人体综合测试仪为3种状态接触式，设计成可快速、多次性的对ESD个人接地装置进行（功能）测试。 　

　WF11型测试仪操作简单便捷，绿灯信号提示用户一切正常，红灯和声音提示表示电路阻值过高或过低。 　

　操作要求： 温度范围 0℃-31℃。
湿度范围 0%RH-90%RH。 　

　产品参数： 　

　仪器尺寸 142.5(L)×82(W)×39(H)mm。 　

　支架尺寸 400(L)×250(W)×800(H)mm。 　

　踏板尺寸 400(L)×450(W)mm。 　

　测试仪净重 5.5kg。 　

　测试仪高度调节范围 900-1470mm。编辑本段双脚型　

　工作原理： 　

　WF12（双脚型）人体综合测试仪根据ISO/CD8782-I标准制成，可检测人手、脚的电阻值，并有LED显示和报警声，是静电控制中必不可少的测量仪器，采用9V电池供电，低压安全，具有欠压自动报警功能，测试仪高度可自由调节。 　

　使用方法： 　

　1.测量静电鞋/脚跟带：将选择开关拨到左边“FOOT WEAR”档，穿上静电鞋后双脚可同时站到测试板上，按住“PRESS TO TEST”键，此时左边（LEFT）指示灯显示左脚穿上鞋后的电阻值是否正常，右边（RIGHT）指示灯显示右脚穿上鞋后的电阻值是否正常。 　

　2.测量手腕带：将选择开关拨到右边“WRIST STRAP”档，戴上手腕带，将手腕带的锷鱼夹夹住测试柱，按住“PRESS TO TEST”键，右边指示灯显示手腕带的电阻值是否正常。

操作要求： 　

　温度范围 0℃-31℃。 　

　湿度范围 0%RH-90%RH。
产品参数： 　

　仪器尺寸 166(L)×96(W)×40(H)mm。 　

　踏板尺寸 400(L)×500(W)×20(H)mm。 　

　支架活动范围 >150mm。 　

　测试仪净重 6.5kg。
